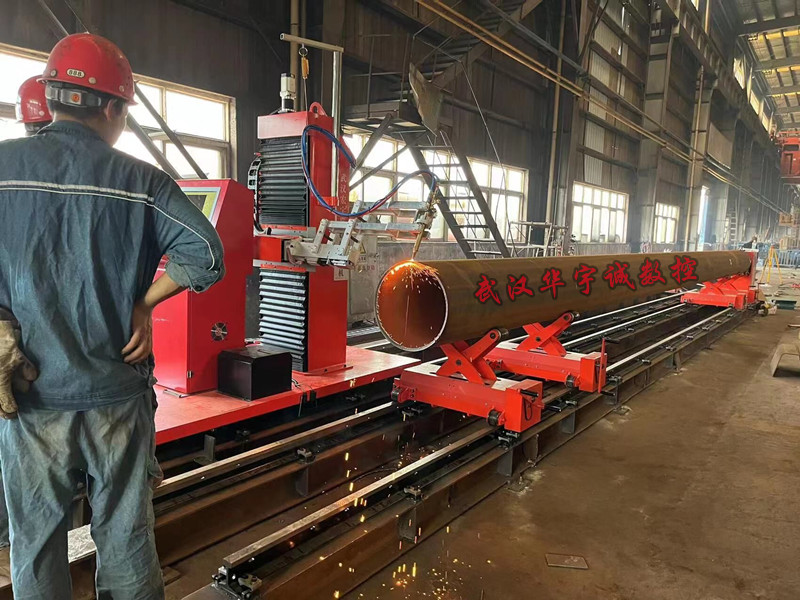

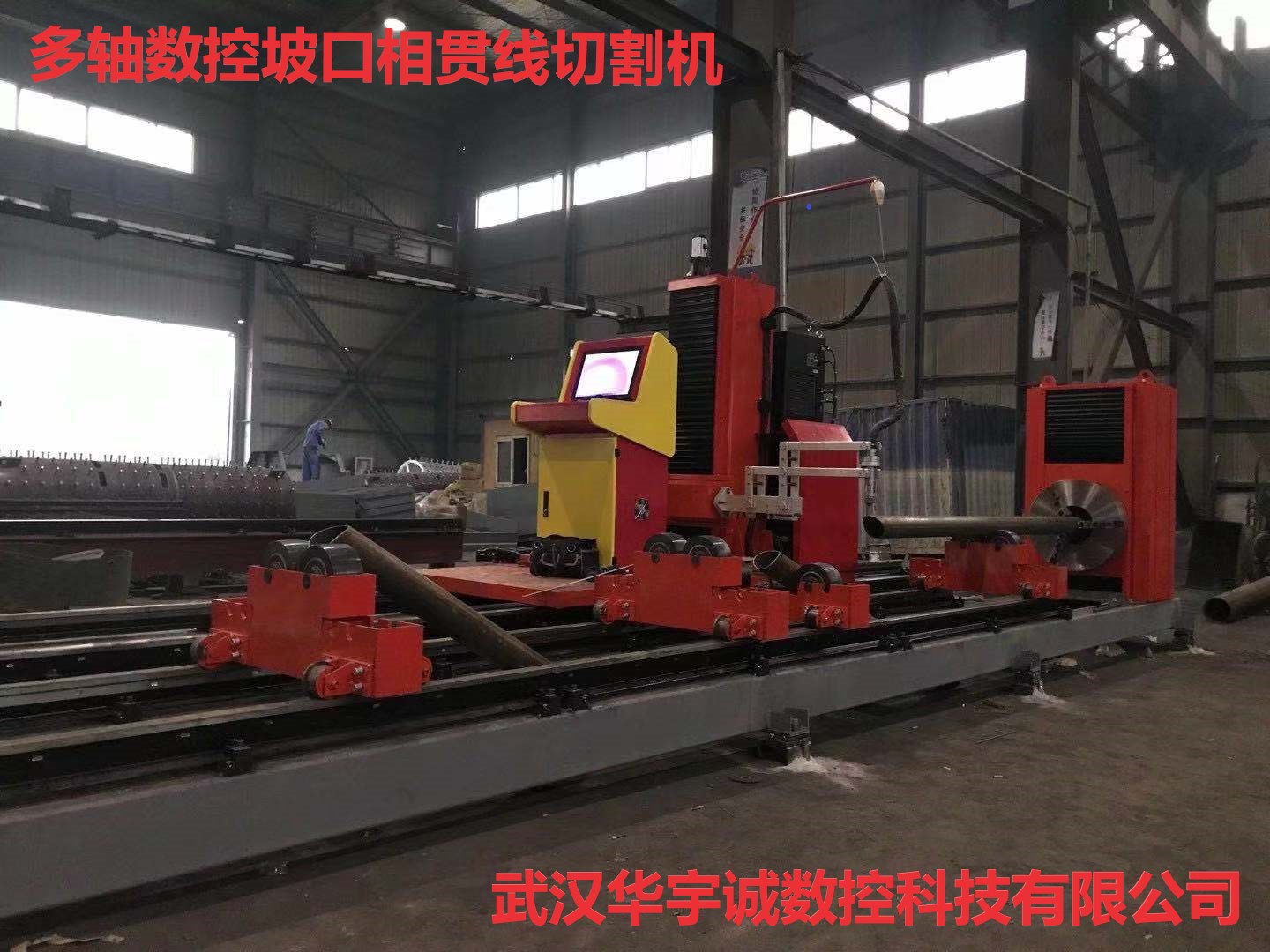

数控相贯线切割机采用计算机控制,交流伺服或步机电机驱动,八轴或二轴动。可实现坡口和无坡口管道接口的相贯线切割。切割方式可选数控火焰相贯线切割，等离子数控相贯线切割等方式，数控相贯线切割机设备具有多种切割程序记忆功能、切割数据轨迹保持功能、轨迹自动演示功能、管子自动检测、仿行跟踪功能、数控自动定位、多种速度控制、定角度和变角度坡口面切割切能。数控相贯线切割机系统程序选用方便快捷,  显示界面直观简化, 切割精度稳定。该设备广泛应用于石油、船舶、钢结构、建筑等行业。

相贯线切割设备功能说明：

   1、等离子坡口角：纵横向均为±45°；

   2、切割速度自动无级调速，连续切割设定；

   3、正交母管骑座式开孔切割，正交母管插入式开孔切割；

   4、斜交母管管面开孔切割，斜交母管管面偏心开孔切割；

   5、正交和斜交支管切割，正交和斜交偏心母管切割，正交和斜交偏心支管切割；

   6、母管管面矩形切割，母管槽形中心、偏心切割；

   7、圆管焊接弯头、“虾米节”斜截面切割；

   8、多支管相交母管管面开孔切割；多支管相交支管管端切割；

   9、操作简单不需编程，只需输入相互配合的管子的半径、相交角度、子管与母管等参数，机器就能自动切割出管子的相贯线、相贯孔以及焊接坡口。针对方管、矩形管、槽钢、H型钢等的工件进行类似于圆管加工的专机产品。

相贯线切割机设备软件功能介绍

   本软件是一款通用的管子相贯线计算，相贯线切割机套料与切割软件。本软件具有功能多、使用简便等优点。用户只需要导入制作好的零件即可，本软件能够根据用户导入的零件自动的计算出切割线，自动套料的功能可以使您一次性的将一整根钢管原料切成多段钢管，中间无需人工干预。实现了钢管切割和钢板切割一样方便快捷。并且自动排料实现原料使用的优化，为您节省材料费用的同时大大降低了切割时间，提高切割机的使用效率。

   本软件现在可以生成并且切割下列类型的管切割节点：

   普通版本支持管子垂直切断和倾斜切断，专业版本支持方管、圆管打坡口和槽钢切割功能。

   管子上开各种形状的孔，只要是在solidworks下开出的孔，本软件就能将所画出的孔自动识别出来。

   本软件支持引入线添加、切割补偿、零件间间距、轨迹共边、手动套料、生成轨迹编辑功能。

   在套料结束后，本软件能够将套料结果直接显示出来，用户可以一目了然的查看结果

   本软件具有动态模拟切割的功能，能够动态的对套料的结果进行模拟切割，用户可以直观的观看到切割情况。

   本软件中用户可以自己维护原料数据，可将套料结束后的原料结果同步到原料数据库中，方便下次切割。

   本软件能够自动生成G代码文件。

   本软件能通过输入参数自动生成管材的原始零件功能

   本软件能够将特定的G代码文件从新返回生成图形的功能。

   软件可扩展性强。如用户特殊要求，我们可以根据用户需求进行定制开发。

    1.模块：图形导入功能

    功能简述：能够直接导入SolidWorks下的（SLDPRT）文件，普通版自动识别方管、圆管轨迹，专业版识别槽钢、方管、圆管坡口，轨迹线以高亮显示。

    2、模块：套料功能

    功能描述：对同种规格的零件可以同时套料，也可按导入顺序进行手动进行省料方式套料。套料结果可显示在界面上，同时将起弧点，切割轨迹线，轨迹标号等都可以显示出来。

    3、模块：工艺参数功能

    功能描述：可以实现套料时共边、切割补偿、引入线添加、轨迹是否按面还是按原点距离进行切割、套料时零件之间的距离、割枪是否提前转动、轨迹是否需要人为删除、零件是否需要手动排料（夹具影响尾料可能只是长工件）、轨迹是否防止干涉等;

    4、模块:（1）坡口功能

    功能描述：可实现对方管和圆管进行打坡口。实现动态坡口和固定坡口，中间开孔都是以固定坡口，用户不需要进行二次加工。

    （2）动态仿真

     功能描述：可进行动态仿真效果，零件和=割枪进行动画演示。

    （3）模型自动生成

     功能描述：通过输入参数直接在SolidWorks下生成原始零件模型。

    （4）G代码返回功能

     功能描述：导入G代码文件，可将G代码文件绘制出来。绘制以线条绘制，支持方管、圆管。

    （5）材料库和余料库

     功能描述：可以具有材料库管理和余料管理功能，套完料余料可直接保存到原材料库中。

    （6）G代码任意搭配

     功能描述：G代码文件中可任意组合，两轴、四轴、五轴等，行走方向可调节，对刀点可设置。
