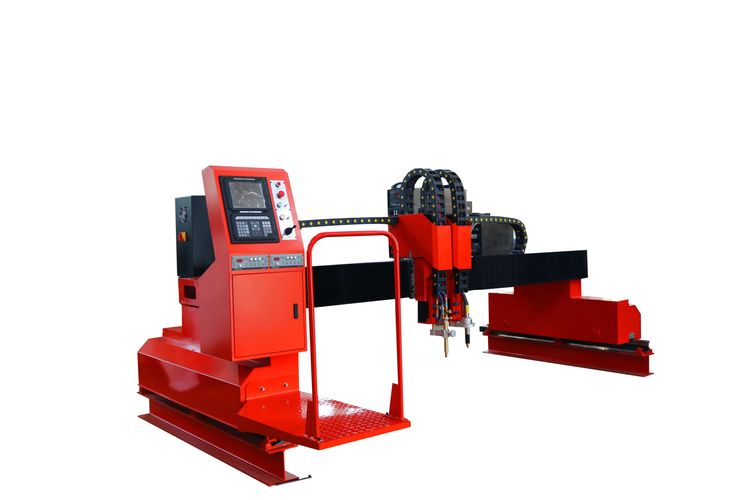

龙门式鼎汇3注册-数控等离子切割机
产品名称：YCLM-4000龙门式鼎汇3注册-数控等离子切割机

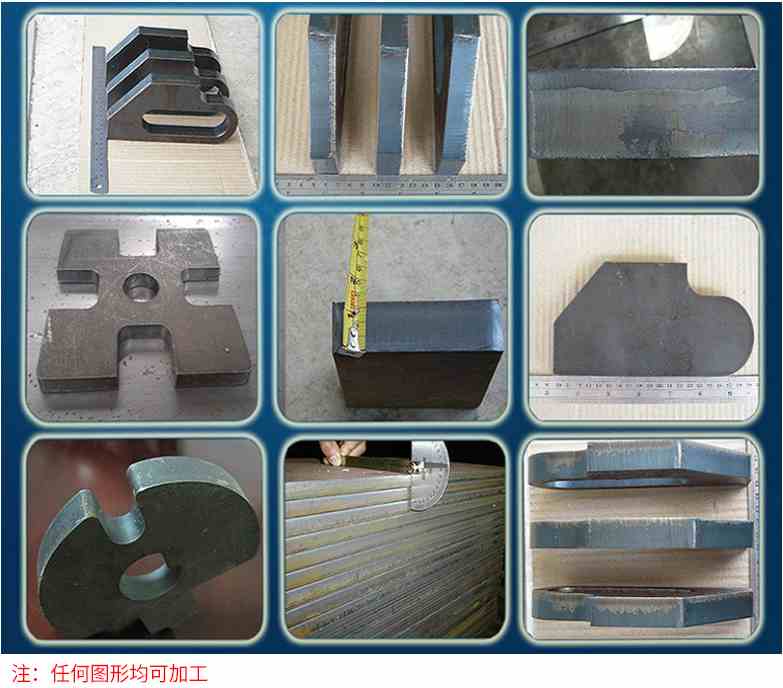

龙门式鼎汇3注册-数控等离子切割机该机型采用了双边驱动的传动方式，这样使得机器运行平稳、定位精度高、外形简洁美观，模块化设计使得机器零部件的互换性强，设备的功能扩展更为简便。用户可根据对工艺需求配置不同的切割方式如火焰单割炬、火焰双割炬、火焰直线三割炬、火焰单割炬+抽条机、火焰双割炬+抽条机和各种规格的等离子割炬等等。可用于各种异形碳钢、锰钢、不锈钢等金属材料的大、中、小型板材下料。可完成异型板材的多种切割方式，还可根据用户要求配置多把割炬，另可选配电容或等离子自动调高系统。
产品价值：
被切割材料：只对金属材质，其他材质一概不接受；
切割材料板幅：大、中、小板材任意切割，不受限制；
切割功能：自动点火、延时、预热、穿孔、半径补偿、断点恢复、连续回退，不该有的都有了。
工作状态：可连续不停机长时间生产，一机多班效益更高；
工作能力：相当于8-10人工作产量总和，省去多人的工资和社保烦恼；
切割质量：精密切割，后续工序全免；
客户群体：有实力的中、高端用户，完美体高企业附加值；
切割表面质量(粗糙度)：相当于普车的粗加工
目测光洁度：Ra12.5μm
利用率切割：材料利用率达到90%以上；
安全性：生产事故是普通人工事故的万分之一，大可放心使用；
产品故障率：与同类产品相比故障率低60%以上
产品质量执行标准：
★ 企业通过ISO9001-2008质量管理体系认证；
★ 整机精度:符合JB/T5102-1999标准；
★ 整机气密性:符合JB/T5101-1999标准；
★ 切割质量及尺寸精度：火焰：符合JB/T10045.3-1999标准；
等离子：符合JB/T10045.4-1999标准。
产品标准配置：
序号 | 项目名称 | 技术参数 |
1 | 整机结构形式 | 数控龙门式对称焊接结构 |
2 | 横向轨距 | 4000或以上定制 |
3 | 纵向导轨长度 | 14000mm（或延伸加长） |
4 | 纵向导向轨道 | 24kg级（或选配以上重型路轨） |
5 | 有效切割宽度 | 单割炬轨距减800mm |
6 | 有效切割长度 | 纵向轨长减2000mm |
7 | 驱动方式 | 双边双信号同步驱动 |
8 | 横、纵向伺服驱动系统 | 日本松下A6数字大惯量脉冲系列 |
9 | 精密减速机构 | 德国低背隙精密行星减速机 |
10 | CNC数控控制系统 | 美资斯达特（或按客户指定要求） |
11 | 豪华火焰移动体 | 标配2组数控火焰（可增加） |
12 | 火焰调高方式 | 机械式电动调高 |
13 | 火焰点火方式 | 自动点火 |
14 | 火焰安全回火器 | 8个，自动控制防回火功能 |
15 | 火焰切割厚度 | 1组8-200mm；2组8-120mm； |
16 | 整机空程速度 | 10000mm/min |
17 | 火焰整机切割速度 | 100—750mm/min |
18 | 除尘系统 | 刮削装置 |
19 | 编程套料软件 | 美资Cut LeaderV5（按客户要求选配） |
20 | 切割方式 | 火焰（氧气+燃气） |
21 | 服务内容 | 培训及安装、调试、简易包装、质保期壹年 |
22 | 用户自备范围 | 1、设备安装场地； 2、气路、电路安全畅通； 3、地面基础和料台（由供方提供技术图纸需方自行制作）。 |
机器主要技术性能指标：
序 号 | 项 目 | 可达指标 | |
1 | 有效切割宽度（㎜） | 4200 | |
2 | 有效切割长度（㎜） | 12000 | |
3 | 火焰切割厚度（㎜） | 碳钢:边缘切割≤200；穿孔切割≤60 | |
4 | 割炬升降行程（㎜） | 1-120 | |
5 | 切割速度（mm/min） | 具体详见附件1《火焰切割技术参考表》 | |
6 | 整机运行速度（mm/min） | 50-6000mm/min | |
7 | 设定速度误差（％） | ≤±5％ | |
8 | 自动调高精度（mm） | ≤±1.0mm | |
9 | 纵向直线精度 | ±0.5mm/10m | |
10 | 直线重复精度 | ±0.5mm/10m | |
11 | 整机综合精度 （以右综合图形为准）边长(四边)1000╳1000 划线速度500-800mm/min |
| |
12 | 导轨安装精度 | 1).导轨侧面直线度：0.5mm/10000mm 2).导轨纵向轨面与水平面平行度：±0.5mm/10000mm | |
13 | 交点偏移 | 1.0㎜ | A）设备整机定位精度、重复精度:符合JB/T5102-1999标准 B）切割尺寸精度、切面质量:符合JB/T10045.3-1999标准 |
14 | 直线度 | 0.5㎜ | |
15 | 圆 度 | 1.0㎜ | |
16 | 对角线差 | 1.0㎜ | |
17 | 重复定位精度 | 0.5㎜ | |
18 | 机器划线精度 | ≤0.5mm | |
19 | 切割表面质量（粗糙度） （选δ=25板材） | Rz(um)=70+1.2a 目测：粗糙度12.5 | |
序号 | 项目名称 | 技术参数 |
1 | 横向轨距 | 根据用户需求选配 |
2 | 纵向轨长 | 根据用户需求选配 |
3 | 电容式自动调高装置 | 根据用户需求选配 |
4 | 火焰割炬数均可增减 | 根据用户需求选配 |
5 | 豪华等离子移动体 | 根据用户需求选配 |
6 | 等离子切割电源 | 美国海宝、美国飞马特、德国凯尔贝或根据用户需求指定选配 |
7 | 弧压式自动调高系统 | 根据用户需求选配 |
8 | 手工割炬 | 根据用户需求选配 |
9 | 水下、浅水式等离子切割装置 | 根据用户需求选配 |
售后服务三个承诺:
售前(选型):
根据用户对所购设备的需求、使用环境、用途等要求为客户提供最优的、全面的、专业、实用、经济的切割解决方案，提供全程技术支持;提供一对一量身定制产品;免去用户后顾之忧，让您选择更轻松、方便、准确、省钱、省力;
售中(合同成立):
免费提供轨道安装基础图纸、切割台图纸和外部吊装管气路及划线图纸;
免费提供送货上门服务;
免费提供安装、调试、培训服务;
免费提供工艺指导服务;
免费提供终身技术支持服务;
售后(验收完成):
接到用户报修请求后，3小时内提供解决方案，若需现场服务，确保48小时内到达现场;国内多个地方设有维修服务分支机构;
免费提供一次设备整机保养服务(貮年内)。
