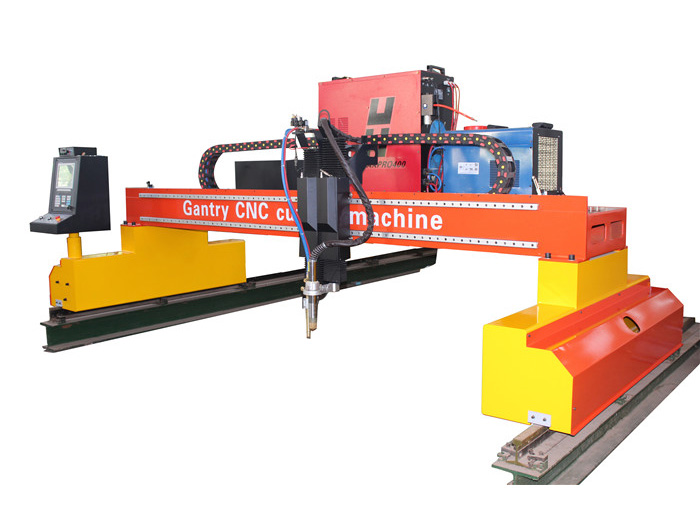

数控精细等离子切割机
一、设备简介
该型数控精细等离子切割机为台式龙门结构，采用双边驱动，具有人机界面，操作简单，惯性小，运行稳定。特别适用于中，薄有色金属板材，不锈钢板材和碳钢板材的自动化切割下料。
二、主要技术参数：
序号 | 项目指标 | 技术参数 |
1 | 型号 | YC-JX1530 |
2 | 有效切割宽度 | 1500-3000mm |
4 | 有效切割长度 | 3000-10000mm |
5 | 等离子切割厚度 | 视等离子功率大小而定 |
6 | 割炬升降高度 | 0~100mm |
7 | 运行速度/切割速度 | 运行速度≥45/min 切割速度0-12000mm/min |
8 | 切割表面粗糙度 | 12.5μm ≤Ra≤25μm |
备注：本公司保留对上述参数更改的权利。若您对机器有特殊要求，我们可专门定制，欢迎来电洽谈。
三、主要配置
序号 | 主要设备部件名称 | 型号规格及描述 | 产地 | 单位 | 数量 | 备注 |
1 | 数控切割机主机 | 床身为焊接龙门加工中心精加工 | 自产 | 台 | 1 | 150*150*6方矩管经过12m精密机械加工一刀成型保证传达稳定性及切割精度 |
2 | 数控系统 | 上海维宏/上海交大/美国海宝 | 上海 | 台 | 1 | 支持激光对点功能 支持等离子动态穿孔功能 可选19寸电容式触摸屏 |
3 | 弧压自动调高 | 深圳宏宇达/上海交大/美国海宝 | 上海 | 台 | 1 | 360°防撞机构，采用传感器控制，一旦等离子割炬受到任意方向撞击，机器立刻停止运动。 |
4 | 升降装置 | 丝杆升降 | 自产 | 套 | 1 | 响应速度快，定位精准 |
5 | 驱动电机 | 日本安川伺服或日本松下 | 日本 | 套 | 3 | panascic a6 X轴 750W Y轴 750W |
6 | 减速系统 | 日本新宝 | 日本 | 套 | 3 | 采用日本进口减速系统，匹配转速和传递转矩 |
7 | 驱动器 | 日本安川伺服或日本松下 | 日本 | 套 | 3 | 速度响应频率高达3.2kHz，搭载各种滤波器调整功能，支持Modbus-RTU协议 |
8 | X/Y轴齿轮齿条 | 研磨级齿轮齿条 | 台湾 | 套 | 1 | 采用高精度齿条，精磨处理，大大减小了机器的累积误差。使用发黑工艺，不易生锈 |
9 | 导轨 | 具有精度高、超静音、免维护、寿命长、自除尘等 | 台湾 | 套 | 3 | 采用台湾上银(HIWIN)导轨品牌，精磨导轨，高速传动 |
10 | 工程拖链 | 用于固定电缆，密封式，具有耐高温，耐低温，防紫外线、寿命长等特点。 | 国产 | 副 | 2 | |
11 | 等离子电源 | 成都华远/美国海宝 | 美国 | 台 | 1 | 成都华远精细等离子系列、美国海别得精细等离子系列、德国凯尔贝类激光系列等 |
12 | 除尘装置 | 配置水床或除尘系统 | 自产 | 套 | 1 | |
| 13 | 可配割炬项目 | 等离子、火焰、划线（喷粉/喷墨）、钢针打印 | 套 |

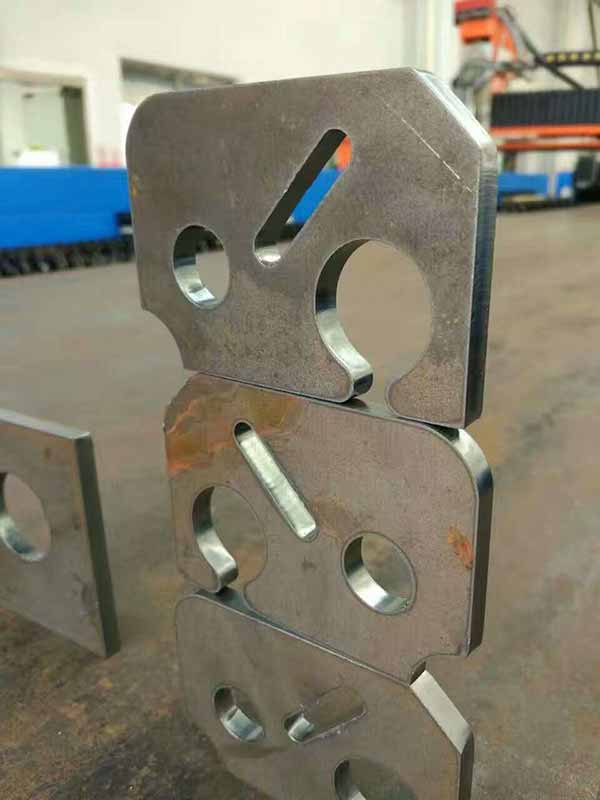

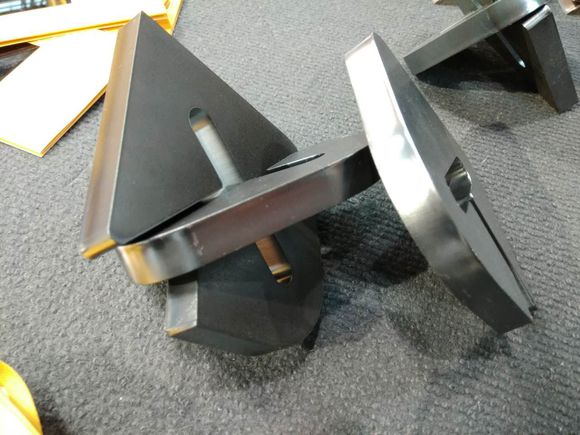

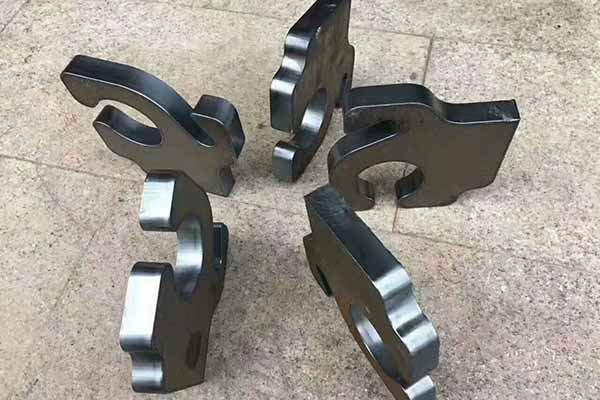

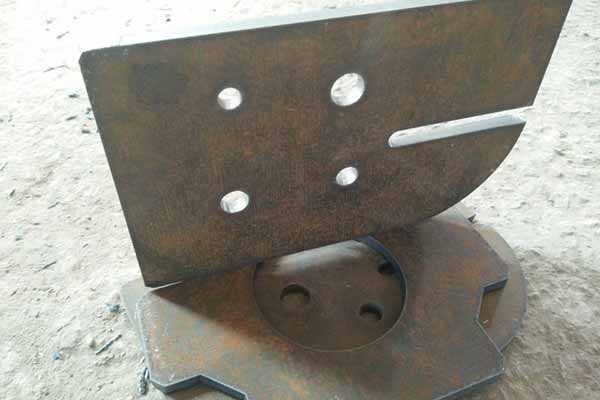

切割效果：
