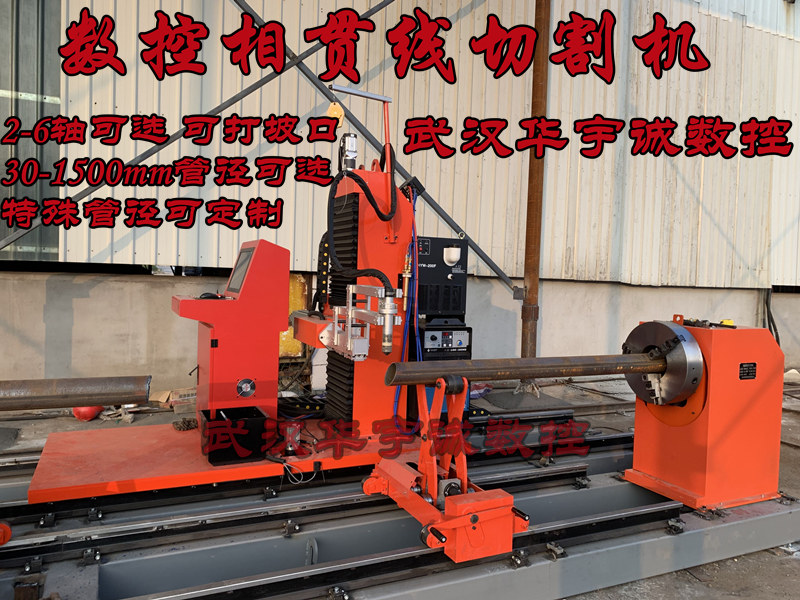

YC-XGX系列管道数控相贯线切割机（标准型）

卡盘驱动主机

套

1

 卡盘夹紧管端，松下伺服驱动360°无限回转

移动式切割台车

套

1

伺服电机驱动沿轨道轴向行走，满足定长切割进度要求，切割横臂可根据管径大小自动升降定位，切割横臂端部安装有精密型铝合金四连杆机构，实现联动切割

 工业电脑及套料软件

套

1

采用上海交大套料软件；可进行管道定长切割、坡口、各种直交/斜交相贯线切割开孔、虾米节切割等，内置各种切割形状图库可选，或可通过U盘导入切割图形

伺服驱动系统

套

5

日本松下，实现多轴动作联动驱动

重型精密刚性底座

套

1

确保极高的行走精度又满足整体的设备刚性，对安装基础要求较低，相对调平后膨胀螺栓固定即可

交叉式管道支撑架

套

2/3

满足不同管径的管材支撑，承载能力5T/台

6米主机标配2台，12米主机标配3台

切割系统

套

1

火焰切割系统或等离子切割

等离子电源可选美国海宝或国产品牌

相贯线脉冲式滤筒除尘器

（选配）

套

1

5.5KW，处理气量5000-7000m3/h，滤芯数量9只

滤筒具有脉冲在线自动清灰功能

空压机及储气罐（选配）

套

1

排气量1.0m³以上，压力0.6MPa以上

卡盘气动夹紧系统（选配）

套

1

采用气动驱动卡盘卡爪伸缩，实现管子的夹紧和松开控制

1

设备型号

YC-XGX

切割管径

Φ50-426

Φ60-630

Φ60-830

Φ159-1020

Φ219-1220

2

切割方式

火焰/等离子

3

有效切割工件长度

6000.0/12000.0 mm

4

切割速度

10～2000mm/min

5

移动速度

10～6000 mm/min

6

割炬轴向摆动角度

β=±45°（60°）

7

割炬径向摆动角度

α=±45°（60°）

8

切割精度

角度≦1°，长度≦±1mm

9

卡盘夹紧装置

手动扳手1套   或选配气动夹紧装置

10

控制轴数

工件回转（A）

割炬左右移动（X）

割炬左右摆动（U）

割炬径向摆动（V）

割炬上下移动（Z）

仿形检测（Z2）
